Промышленный вакуумный насос — отличия насоса низкого вакуума и насоса глубокого вакуума

Вакуумные промышленные насосы пользуются большим спросом практически для любой сферы деятельности, которая занимается производством товаров, продукции. Без нагнетания определенной среды много устройств в цехах просто не работали бы, поскольку не было давления в системе. При выборе ориентироваться нужно на много факторов, среди которых мощность, конкретный вид техники, а также производители.

Содержание:

1. Вакуумные насосы промышленные — виды
2. Насосы низкого вакуума
3. Насосы глубокого вакуума двухступенчатые
4. Водокольцевой насос с глубоким вакуумом
5. Мембранно-поршневой насос
6. Пластинчато-роторный насос — масляный и безмасляный
7. Вакуумный насос Value VE115N
8. Вакуумный насос АВЗ-125Д
9. Вакуумный насос типа Рутс

Вакуумные насосы промышленные — виды

Вакуумные насосы промышленные — виды

Сам вакуумный насос – агрегат, который имеет сложную конструкцию, а исходя из нее, выделяют несколько подвидов устройства. Среди самых распространенных моделей следует выделить:

1. Вакуумный мембранный насос – функционирует за счет уменьшения области газообразования. Данный процесс выполняется при помощи эластичной внутренней мембраны и ее беспрерывного движения. Все остатки газовых молекул покидают аппарат через клапан, а после поступает новый объем газа, повторяя процесс транспортировки.
2. Вакуумный водокольцевой насос – зачастую применяют для получения глубокой степени нагнетания. Конструкция подобна пластинчато-роторным моделям, но отличия в образующем давлении. В описываемом виде среда появляется при помощи резкого погружения ротора, которых движется. После попадания в жидкость он продолжает вращаться, активируя основной механизм.
3. Пластинчато-роторные вакуумные насосы – бывают мокрыми (масляными) или сухими (безмасляными). В этом типе устройств главный механизм является ротор, который устанавливается вблизи вала мотора. Это помогает существенно увеличить мощность, длительность функционирования без остановки. Основная камера имеет чаще по 2 отсека, охлаждение для защиты от перегрева.

Описанные виды – это только малая часть современных вакуумных насосов, но они пользуются максимальной популярностью. Все представленные варианты отличаются по параметрам и другим важных особенностям, но многое у них похоже.

Насосы низкого вакуума

Подобные виды оборудования существенно превосходят по популярные другие варианты техники. Причиной тому является доступность, но мощность не самая высокая, но для выполнения сложных задач техника подойдет.

Насосы низкого вакуума

Устройство и принцип работы вакуумного насоса подобного типа позволяет использовать его для бытовых потребностей или выполнения одной производственной задачи.

Насосы глубокого вакуума двухступенчатые

Насосы глубокого вакуума двухступенчатые

Вакуумные насосы двухступенчатые для глубокого нагнетания эксплуатируются крупными компания, поскольку техника мощная и отлично справляется с поставленными задачами. Широкое применение агрегаты нашли не только на производстве, но и для проведения научных, исследовательских работ. В данном сегменте популярностью пользуются следующие агрегаты:

• Вакуумный насос Value VE-115N;
• АВЗ-125Д;
• НВ-1 ВАТ.

Невзирая на популярность описанных видов необходимо понимать все характеристики, качество и другие моменты при выборе, которые имеют важное значение.

Водокольцевой насос с глубоким вакуумом

Устройство вакуумного насоса водокольцевого типа (ВВН) можно считать аналогичным пластинчато-роторным моделям. Главный элемент – корпус, где расположен ротор с пластинками. Последняя деталь с отверстиями, которые позволяют всасывать и отводить газ. Они связываются с патрубками для полноценного функционирования. В конструкции еще есть отдельный шланг, через которых подается смазочный материал.

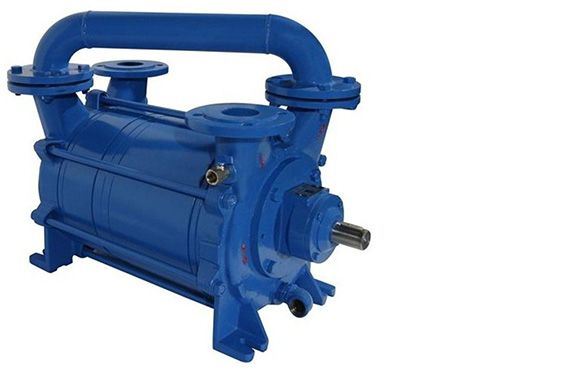

Водокольцевой насос с глубоким вакуумом

Зачастую в агрегаты вливают воду, которая используется рабочим колесом и зависит от перекачиваемого объема. В некоторых версиях жидкость отделяется от газа или воздуха при помощи сепаратора. После запуска начинается действие центробежной силы от движения роторного механизма, что приводит к прижиманию жидкости к стенкам корпуса. Перепад давления помогает всасывать газ, он транспортируется за счет движения пластин на роторе, сжимается и уменьшается в объеме.

В качестве альтернативного варианта могут быть использованы масляные вакуумные насосы, мембранные или поршневые модели. Однако водокольцевые установки характеризуются следующими преимуществами:

1. Возможность беспрерывной эксплуатации, а процесс всасывания и отвода газа одновременный, что дает 100% стабильность нагнетания и высокие показатели мощности.
2. Большой срок службы, поскольку в конструкции нет нагрузок, которые присущи поршневым и мембранным моделям.
3. Легкость обслуживания, ремонта, замены деталей.

Описанные плюсы ВВН дают возможность эксплуатировать агрегаты в пищевой, химической промышленности, а также в медицине. Нередко аппаратура применяется в металлургии, машиностроении, деревообработке или микробиологии. Для получения идеальной чистоты газа описанная модель подходит лучше всего, поэтому для взрывоопасных веществ или плавки металлов альтернатив не найти.

Мембранно-поршневой насос

Этот тип аппаратов используется для создания давления и подачи рабочей массы. Зачастую используется в сельском хозяйстве, обеспечивая стабильность функционирования. Техника может функционировать в сложных условиях, контактируя с химическими соединениями.

Мембранно-поршневой насос

Монтаж и эксплуатация простые, как и поиск неисправностей, их устранение. Аппараты универсальные с большим количеством настроек под конкретные задачи. Пользователи всегда имеют доступ к мембранам или клапанам для обслуживания системы, что улучшает ремонтопригодность. Для тех, кто не понимает, как проверить наличие масла, в конструкцию внедряется смазочный стакан, показывающий текущий уровень.

Пластинчато-роторный насос — масляный и безмасляный

Аппараты созданы для получения глубокого нагнетания. Подходят для функционирования с парами, нетоксичным газом, после предварительного очищения. Область применения очень широкая, от химической до электронной деятельности. Аппараты можно монтировать самостоятельно, чтобы получать низкое или среднее нагнетание, а также в качестве установки для предварительного разряжения.

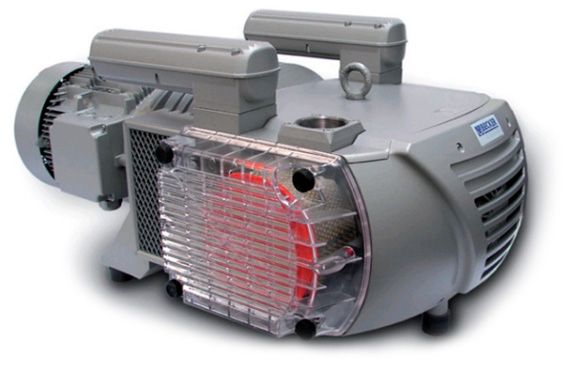

Пластинчато-роторный насос — масляный и безмасляный

Существуют масляные виды, которые имеют в конструкции 1 ступень и создают среду 10-2000 Па или 2 ступени с показателем до 0,05 Па. Общая мощность находится в диапазоне 2-1500 м³/час. Сухие или безмасляные конструкции дают 80-400 мбар, а срок эксплуатации некоторых элементов оказывается меньше. Среди популярных моделей выделяют товары от казанской компании Вакма модели НВР. Устройство техники включает корпус с ротором и продольными пазами, где стоят лопатки.

Среди основных видов выделяют устройства с сепаратором или без него для маслонаполненных установок и сухие типы, для которых важно устанавливать дополнительно воздушный фильтр, защищая внутренние детали от повреждений мелкими частицами.

Принцип функционирования заключается в том, что от центробежной силы запускаются роторные лопатки в движение и прижимаются к корпусу. Уплотнение обеспечивается маслом, а пластины делят камеру внутри на несколько ячеек. Объем отсеков увеличивается, сами лопасти соединяются со шлангами, что вызывает всасывание масс. В дальнейшем ячейки отходят от шланга, сокращая объем и сжимая внутреннюю среду.

Как только достигаются нужные параметры, отсеки соединяются с нагнетательной деталью, куда отводится газ или другая масса. Внизу аппарата и в его крышках есть отверстия, сокращающие влияние на процедуру транспортировки газа.

Роль масла в установках очень важна и выполняет несколько функций. Оно необходимо для смазывания узлов, которые трутся, а также заполняет место под клапаном, зазоры. При помощи смазки осуществляется герметизация области между лопатками и камерой, что дает стабильную температуру при помощи теплового обмена.

Масло попадает в камеру из отдельного сосуда, где начинает соединение с воздухом, а после сжимается в единый поток и покидает ее, проникая в резервуар для сбора. Воздушная масса идет в сепаратор, а тяжелая смазка стекает вниз, что дает на выходе чистую смесь. Небольшой объем масла попадает на впуск при помощи отдельного шланга.

Вакуумный насос Value VE115N

Модель относится к агрегатам на 1 ступень, у которой мощность составляет 51 л/мин. В конструкции используется электрический двигатель и картриджи, в которых вливается масло для вакуумных насосов. Техника надежная, выполнена в моноблочном виде и позволяет создавать глубокое нагнетание. Характеризуется отменным качеством, надежностью. Подходит такой вакуумный насос для кондиционеров в авто, холодильных устройств.

Вакуумный насос Value VE115N

К конструктивным особенностям модели относят:

1. Мотор, у которого реализовано воздушное охлаждение для эксплуатации при высокой температуре внешней среды.
2. Основание из резины, чтобы гасить вибрационную силу.
3. Вакуумирование на уровне 100 микрон.
4. Отдельный штуцер, позволяющий откачивать воздух, а для удобства имеет несколько типов резьбы.
5. Место для слива смазки, чтобы выполнять обслуживание агрегата.
6. Стекло в корпусе, которое позволяет следить за уровнем масла в системе.

Предельное остаточное давление составляет 20 Па, общая мощность агрегата 0,186 кВт. Для работы достаточно 250 мл масла.

Вакуумный насос АВЗ-125Д

Вакуумный насос АВЗ-125Д

Вакуумный золотниковый насос на 2 ступени для получения глубокого нагнетания. Уплотнение создается маслом ВМ-1 или ВМ-4. Для одной заправки необходимо 20 л смазочного материала. Назначение агрегата – функционирование с негорючим газом без абразива и влаги, рекомендуется для закрытых систем. Сфера использования:

• сушка;
• напыление;
• откачка воздуха;
• металлическая плавка;
• ламинирование.

Плунжерный аппарат тяжелый и довольно шумный, но обеспечивает быстрое действие и высокий уровень надежности. В некоторых случаях может эксплуатироваться в качестве форвакуумной модели для устройств типа Рутса.

Строение состоит из плунжеров, чугунных эксцентриков, направляющих и клапанов. Эксплуатирование для парогазовых масс запрещено, также нельзя выполнять закачивание газа в закрытые сосуды или ресиверы.

Вакуумный насос типа Рутс

Вакуумные насосы Рутса очень популярны среди пользователей. Они представлены в большом количестве, есть варианты от российского производства и зарубежные аналоги, к примеру, от бренда Busch (Германия). Каждый отдельный агрегат обладает плюсами и минусами, но этого невозможно полностью исключить.

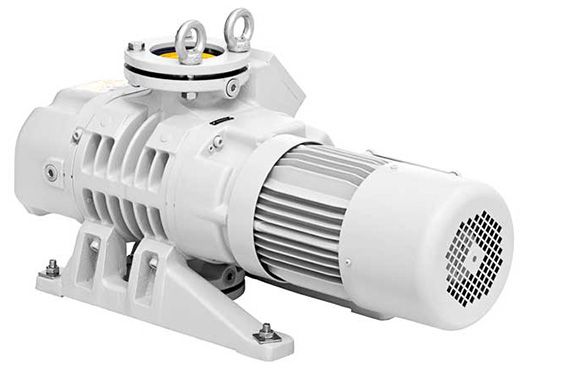

Вакуумный насос типа Рутс

Все модели относятся к роторным, зачастую это безмасляный вакуумный насос, а внутренняя полость не имеет ни одной капли жидкости. В средине есть 2 ротора, которые параллельно устанавливаются один к другому и постоянно крутятся. При функционировании они не соприкасаются, но находятся в одном корпусе. Между деталями появляется минимальный зазор, а принцип подобен шестеренчатым агрегатам, откачивающим газ от впускного к выпускному клапану.

Сегодня на рынке большое количество агрегатов типа Рутс от различных производителей. К проверенным компаниям можно отнести следующих:

1. Edwards – считается одной из самых популярных фирм, которая предлагает технику для нагнетания.
2. Oriel – организация на рынке довольно давно, предлагает качественное и надежное оборудование для производства.
3. DVP – итальянский бренд с филиалами в различных странах мира. Для создания техники используются современные установки, автоматизированные процессы, что дает возможность обеспечивать потребителей качественными аппаратами.
4. Becker – немецкий бренд, который создает стабильные установки для работы с газовой или парогазовой средой. Техника подойдет для различной промышленности, может использоваться как вакуумный лабораторный насос.

Понимая, что такое вакуумный насос, какой принцип действия, можно подобрать нужную модель под определенные задачи. Главное определить мощность, технические параметры и сферу применения, а также изготовителя. Только сравнение вакуумных насосов позволит определить эффективный агрегат для производства.
