Винтовые насосы – это вид «сухих», которые работают без смазывающего вещества, форвакуумных механических вакуумных агрегатов объемного действия. Модели широко применяются в промышленности и имеют свои особенности использования.
Содержание:
- Общая характеристика винтового вакуумного насоса
- Винтовой масляный насос – особенности
- Применение винтового насоса
- Насосы Hanbell и Kashiyama – сравнение
Общая характеристика винтового вакуумного насоса
Ключевым компонентом устройства считается два винта. Кручение таких валов сопряжено с достаточно точной передачей шестереночного типа. Действие осуществляется без касания и с незначительными проемами между валами и телом.
Общая характеристика винтового вакуумного насоса
Первые зафиксированы в подшипниках, которые спрятаны от тела агрегата уплотнениями. Тело установки оснащено магистралями, которые используются в системе охлаждения. Также монтированы разъемы для продувания узла подшипников. Удаление осуществляется через разъем входа, а вывод рабочего вещества – через выхлопной.
Внутренняя часть агрегата поделена винтовыми валами особого строения на определенные отсеки. Контакт между ними минимизирован. Это удается достичь благодаря прецизионному приготовлению валов и внутренней части агрегата. Первые крутятся в противоположные стороны, формируя вакуум, который требуется для всасывания удаляемой массы из разряженного отсека.
Воздушная масса, которая проникает из входного порта, направляется в первый отсек, после вал перекрывает входной порт. В винтовом оборудовании с регулярным шагом валов воздушная смесь при постоянном повороте винтов движется к выхлопному порту.
Наибольшая степень сжатия удаляемого продукта осуществляется в зоне выхлопного порта при приближении масс к передней стенке внутренней полости. После боковая поверхность при повороте открывает выхлопной порт, из-за чего сжатые смеси отправляются в атмосферу.
В агрегатах с переменным ходом при каждом вращении винтов осуществляется сжатие воздушной массы. Валы с переменным шагом увеличивают результативность удаления.
Винтовой масляный насос – особенности
Винтовой масляный агрегат – это сложная в создании машина, которая представлена часто фигурным статором. Внутри этого устройства вращается несколько роторов, которые отправляют вещество вдоль канавок и стенкой статора.
Винтовой масляный насос – особенности
У установки высокий КПД, который составляет 80%. Машины практически бесшумные во время функционирования и обладают повышенной абразивной износоустойчивостью, а также формируют ровную спокойную без вибраций подачу активного вещества.

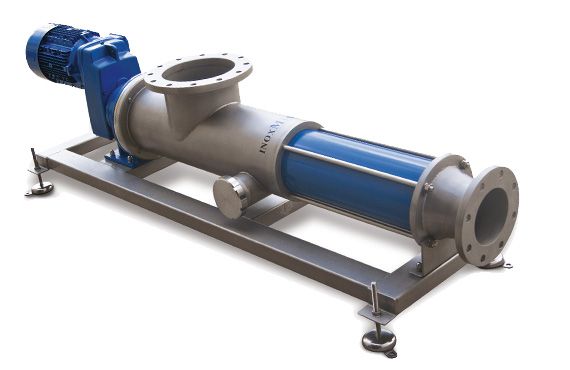

Применение винтового насоса
Применение винтового насоса
Винтовые насосы активно применятся в нескольких сферах промышленности, а именно:
- пищевая;
- фармацевтическая;
- химическая;
- металлургическая,
- полупроводниковая и другие.
Помимо вышеописанного, установки винтового типа участвуют в процессах вакуумной сушки, отжига, дегазации и откачки паров.
Фактором такого обширного применения служит максимальное остаточное давление, которое может достигнуть до (7.5-10)×10-3 Торр. За счет таких установок можно удалять пары жидкостей, а также переносить высокие воздушные нагрузки.
Особое покрытие деталей позволяет выкачивать агрессивные воздушные среды, а также не вносят дополнительных загрязнений в разряженную систему. Машины имеют высокую надежность, незначительную степень эксплуатационных затрат. Также в конструкции агрегата нет соприкасающихся элементов, что становится причиной большего ресурса.
Насосы Hanbell и Kashiyama – сравнение
Наиболее популярными агрегатами считаются винтовой насос Hanbell и Kashiyama.
Насосы Hanbell и Kashiyama – сравнение
Первые – это безмасляные агрегаты, которые соответствуют параметрам современного производства и технологий по формированию чистой разряженной среды.
Установки этой фирмы обладают высокой надежностью и мощностью, а также высокий уровень чистоты формируемого вакуума. При этом модели не затратные в использовании и достаточно компактны.
Особенности и параметры насосов Hanbell:
- лучшая производительность – от 80 до 3000 м3/ч;
- предельный вакуум достигает до 7.5х10–4 Торр;
- безопасное удаление воздушных масс, которые содержат абразивные, агрессивные и твердые компоненты, за счет покрытия внутренних поверхностей агрегата никелем;
- предусмотрена возможность дистанционного анализа и контроля скорости откачки, а также механизм контроля температуры;
- бесшумность благодаря глушителю, который снижает степень шума на 5 дБ;
- предусмотрена ловушка для паров воды;
- плавная активация.
Винтовые насосы Kashiyama также имеют свои преимущества.
Создание агрегатов стартовало в 1951 году. Через 35 лет был представлен первый безмасляный насос винтового типа. Теперь компании принадлежит 20% мирового рынка таких агрегатов.
Различные установки компании соответствуют условиям промышленности и технологиям по формированию чистой разреженной среды.
Главными показателями установок принято считать надежность, а также в самых «тяжелых» приложениях, улучшенный уровень чистоты формируемой среды, высокую интенсивность удаления, незначительное потребление энергии и компактность.
В любом случае обе фирмы отлично показали себя в промышленности, из-за чего их установки имеют массу положительных отзывов. Однако не рекомендуется слепо выбирать винтовой агрегат. Важно понимать для чего требуется насос, тогда можно будет определиться с параметрами будущей машины.
