При пневмогидравлическом методе в проверяемой конструкции создают избыточное давление воздуха или азота и погружают ее в ванну с жидкостью (2—5%-ным раствором хромпика-бихромата калия К2Сг2О7 в воде, спиртом и т. п.). Глубина погружения в воду 3—5 мм. Индикацию утечек производят по частоте появления и диаметру пузырьков газа, возникающих в местах течей.
Для получения чистой прозрачной воды в нее добавляют алюмоаммониевые квасцы NH4A1 (SO4)2 из расчета 500 г квасцов на 3 м3 воды. После тщательного перемешигде п — число пузырьков. Тогда

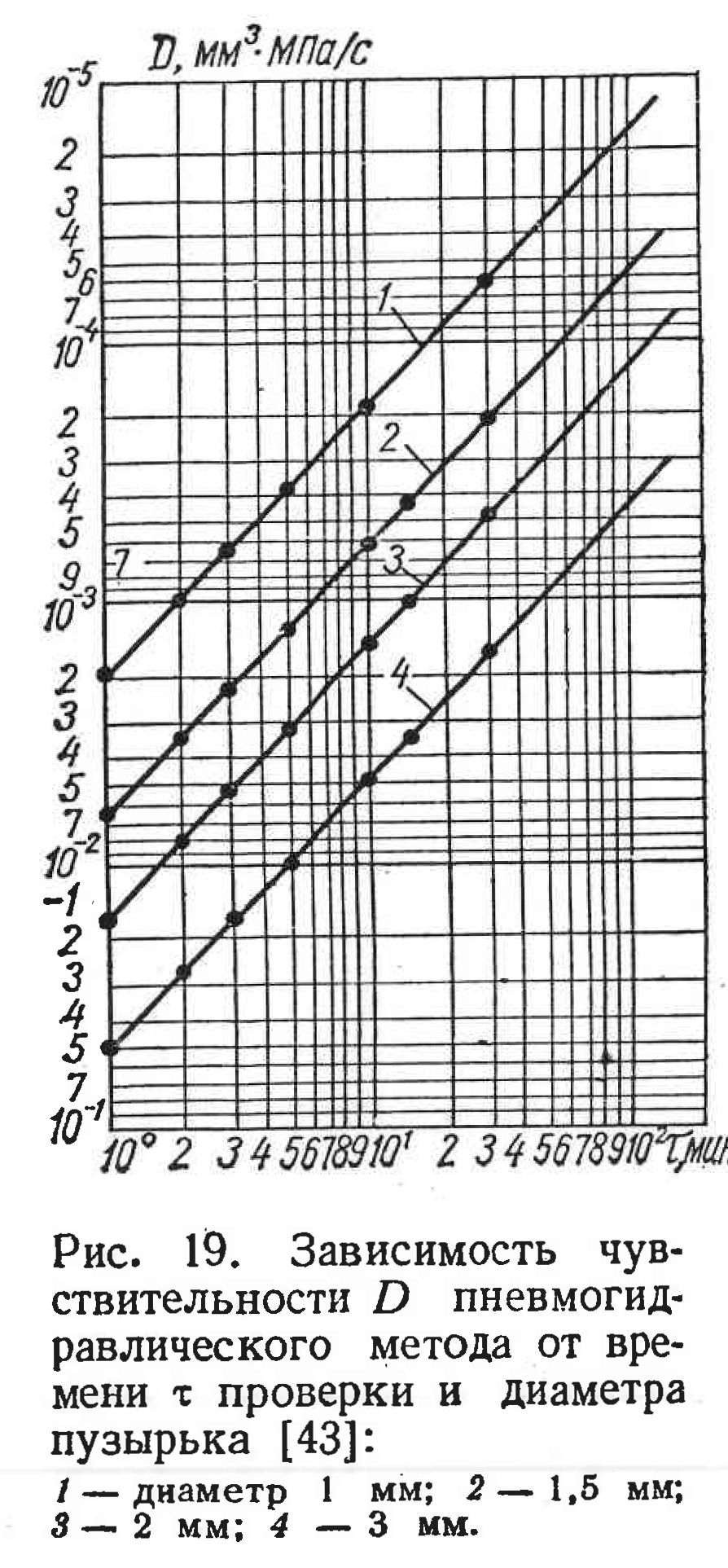

На рис. 19 представлена чувствительность пневмогидравлического метода в зависимости от времени проверки и диаметра пузырька при глубине погружения в воду на 3—5 мм [43].
С увеличением времени выдержки резко повышается чувствительность метода. Так, при увеличении времени проверки с 3 до 30 мин чувствительность повышается с 5«10~3 до 5«10~4 мм3. , т. е. в 10 раз. Поэтому в зависимости от требуемой герметичности при использовании пневмогидравлического метода необходимо указывать время, в течение которого следует проводить контроль герметичности.
При контроле следует учитывать, что пузырьки воздуха могут возникнуть на поверхности контролируемой
вания и выдержки в течение 1—1,5 суток вода готова к использованию.
Величину утечки приближенно определяют по формуле
[31]
где d0 — диаметр пузырька в момент отрыва; то — время до отрыва пузырька.
Время наблюдения за отдельным пузырьком не должно превышать 30 мин.
При частом появлении пузырьков целесообразен подсчет их количества за определенный промежуток времени
конструкции за счет разности температур поверхности конструкции и жидкости или могут быть занесены вместе с объектом испытания. Эти пузырьки следует удалять.
В ряде случаев, например, при испытании на герметич
ность арматуры пневмосистем, визуальный подсчет пузырь
ков не приемлем. Точность и объективность этого метода в значительной степени зависят от субъективных способностей оператора, а также от ряда случайных факторов, трудно поддающихся учету.
Предложено [14] устройство автоматического счета пузырьков газа с фиксацией результата на шкале электромагнитного счетчика. Принцип работы устройства сводится к следующему: к месту утечки газа прикрепляют резиновую трубку и подводят ее к стеклянному сосуду-формирователю, заполненному жидкостью. Поднимающиеся к поверхности жидкости пузырьки изменяют оптическую плотность суженной части форми
рователя и вызывают появление электрических импульсов в цепи фотоэлемента, освещенного через сосуд лампой накаливания. Электрический импульс поступает на электромагнитный счетчик, отсчитывающий
количество электрических импульсов, соответствующее числу прошедших пузырьков. Скорость счета достигает 5—6 пузырьков в секунду.
Компрессионные методы контроля герметичности имеют широкое распространение благодаря простоте, наглядности, возможности осмотра одновременно всей поверхности объекта, малой стоимости материалов и оснастки. Недостатками этого метода являются: субъективность оценки, большая трудоемкость и длительный цикл контроля, малая чувствительность; кроме того, при использовании керосина в качестве индикаторного вещества возникает пожарная опасность на участке испытания.
