Для создания низкого или среднего вакуума применяются золотниковые вакуумные насосы. Это разновидность оборудования, которая используется в тех сферах, где требуется создавать и на протяжении длительного времени поддерживать достигнутое значение отрицательного давления. Характеризуются высокой надежностью и долгим сроком службы.
Содержание:
- Что такое золотниковый вакуумный насос
- Устройство золотникового вакуумного насоса АВЗ 20Д
- Как работает золотниковый вакуумный насос
- Область применения золотниковых вакуумных насосов
Что такое золотниковый вакуумный насос
Золотниковый вакуумный насос представляет собой вид вакуумного оборудования, которое предназначено для создания и поддержания среднего и низкого значения вакуума. Относится к категории механических устройств, которое применяется для откачивания газа, пара и прочих газовоздушных веществ. Хорошо себя зарекомендовал в формвакуумных установках и в частности в насосах Рутса.

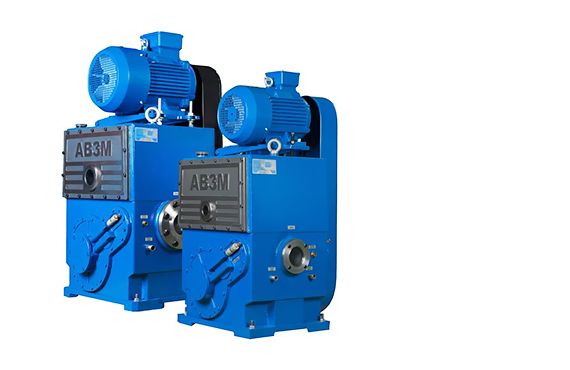

Что такое золотниковый вакуумный насос
Золотниковые вакуумные насосы типа АВЗ способны создавать вакуум с глубиной откачки до 10-3 атм. Это указывает на то, что он чаще всего применяется для создания так называемого предварительного вакуума, который затем доводится до требуемой глубины другими видами вакуумного оборудования.
К особенностям насосов этого типа относится их высокая эффективность работы, но при этом работать он может только в условиях чистой среды. В них не должно содержаться никаких примесей, начиная от влаги, заканчивая мелкой пылью и микрочастицами. Это должна быть замкнутая система, в которой будет происходить перекачка среды из одной части в другую.
Устройство золотникового вакуумного насоса АВЗ 20Д
Конструкция золотникового вакуумного насоса типа АВЗ 20Д достаточно простое, но требовательное к качеству изготовления его деталей. В частности, в принципе работы заложено трение, поэтому небольшие отклонения от заданных размеров могут привести к серьезным последствиям и потери эффективности.

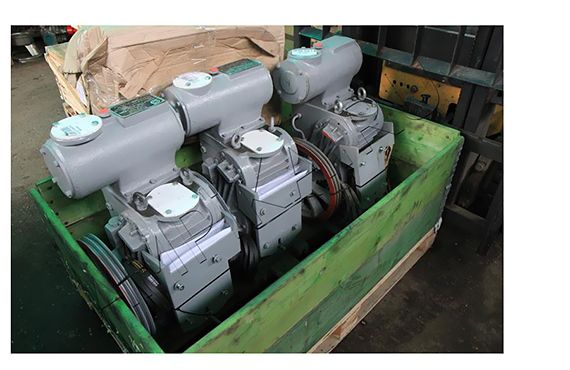

Устройство золотникового вакуумного насоса АВЗ 20Д
Имеется главный цилиндр. В нем располагается эксцентрический вал со смещенной осью вращения. На вал специальным образом закреплен плунжер. Также имеется клапан, который открывается автоматически, когда плунжер начинает сдавливать имеющийся внутри объем газа. Когда вал поворачивается во вторую фазу, через отверстие в плунжере газ проникает в корпус блока и цикл повторяется. Плунжер постоянно находится в масле, поэтому откачиваемый воздух содержит масляные испарения. Для удаления масла из газа применяется сепаратор.
Приводится во вращение вал золотникового насоса посредством асинхронного мотора и ременной передачи, если речь идет об агрегатах АВЗ. При этом они бывают двух типов: одно- и двухступенчатые. В двухступенчатых ступени располагаются последовательно. Также производятся НВЗ насосы, в которых ступени расположены параллельно.
Как работает золотниковый вакуумный насос
Как работает золотниковый вакуумный насос
Работает золотниковый насос следующим образом:
- Когда вал находится в первой половине оборота, в корпус втягивается газ из камеры.
- При перемещении плунжера во вторую половину происходит выдавливание ранее втянутого газа наружу через выходной клапан.
- Со следующим оборотом цикл повторяется.
Чтобы можно было использовать полученный газ для различных целей, необходимо очистить его от взвесей масла, потому что плунжер постоянно находится в нем.
Область применения золотниковых вакуумных насосов
Область применения золотниковых вакуумных насосов
Область применения золотниковых вакуумных насосов достаточно широкая и охватывает практически все отрасли, где требуется чистая вакуумная среда:
- В фармацевтической индустрии для проведения анализов и производства особо чистых растворов.
- В медицинской отрасли для проведения исследований.
- В легкой промышленности для упаковывания товаров и производства изделий из пластика на прессвакуумном оборудовании.
- В металлургической промышленности для изготовления особо чистых отливок из специальных сплавов.
Такая широкая сфера применения вакуумных насосов золотникового типа обусловлена их преимуществами по сравнению с другими типами. Но также имеется ряд особенностей, которые не дают возможным использовать в грязной среде. Также их следует применять в узком температурном диапазоне, не выходящий за рамки предела от +10 до +30 градусов.
