Климатическая камера холода – камера, предназначенная для моделирования агрессивного воздействия окружающей среды. Применяется в научно-исследовательских учреждениях, специализирующихся на разработке оборудования, использующегося в разных сферах деятельности человека, промышленности. Относится к категории высокоточных измерительных приборов, над контролем влажности и температуре окружающей среды.
Содержание
Типовое устройство

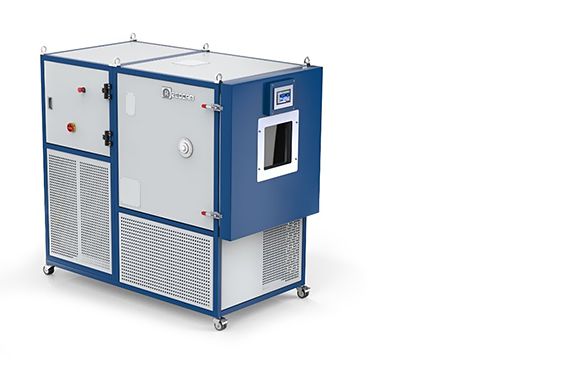

Типовое устройство
Фактически камера холода состоит из 4 частей:
- Щита автоматического управления. Устанавливается сбоку, включает элементы основного автоматизированного управления работой камеры.
- Рабочего объёма. Шкаф, внутри которого размещены теплообменники, обеспечивающие необходимые режимы испытаний. Оборудован распашной дверцей со стеклянным смотровым окном и системой, предохраняющей его от обмерзания. С целью предотвращения случайного попадания влаги в рабочий объём, продолжительность нахождения в открытом состоянии снижается к минимуму.
- Холодильного агрегата. Изготавливается из сжатой съёмной монтажной плиты, расположенной внутри рамы. С наружной стороны защищён кожухом, обеспечивающим свободную циркуляцию воздуха, выполняющего функции естественного охлаждения установки.
- Парогенератора. Установки, преобразующей жидкость в пар воздействием ультразвуковых волн.
Принцип работы
Камера холода представляет собой герметично закрытую цикличную систему, охлаждающую воздушную массу внутри себя. Основные элементы конструкции связаны между собой соединительными трубками, по которым циркулирует хладагент.
Принцип работы
Находящийся в газообразном состоянии, он вытягивается из испарителя, попадая в конденсатор, где под воздействием более тёплого воздуха, остывает, переходя в состояние жидкости. На следующей стадии, хладагент скапливается в ресивере. Благодаря высокому коэффициенты теплопроводности, он закипает, превращаясь в пар. Так осуществляется забор тепла из воздушных масс. В этот момент хладагент начинает вырабатывать холод. Принимая снова газообразное состояние, агрегат так же под воздействием нагнетающего компрессора, переходит в конденсатор.
Процесс производства холода осуществляется по бесконечному принципу. Контроль над его количеством осуществляется за счёт автоматизированной системы, показания в которую вносятся оператором.
Сфера применения и классификация
Климатическая камера холода представляет собой закрытую циклическую конструкцию, предназначенную для использования во многих отраслях промышленности: машиностроении, автомобилестроении, авиастроении, химической промышленности, фармакологии, радиоэлектронике, строительстве, областях научных исследований и разработок.

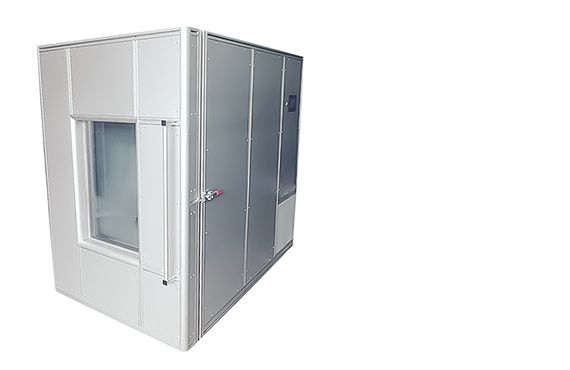

Сфера применения и классификация
Испытания могут быть разными, в зависимости от сферы применения. Из основной категории можно выделить такие:
- Температурные.
- Климатические.
- Исследование изменений деталей и материалов, подвергаемых внешним факторам.
- Исследование биологического процесса при постоянном или переменном климатическом условии.
- Испытание износа с целью устранения возможных допущенных дефектов.
Точный расчёт камер холода осуществляется специалистами, с учётом особенностей эксплуатации и характеристик испытуемого материала. Классификация по этим признакам делит их на несколько групп:
- Климатические камеры тепла-холода-влаги. Стандартная серия, предназначенная для проведения испытаний под воздействием пониженной температуры с применением повышенной влажности. Процесс происходит по программе, которая задаётся на блоке управления.
- Камера глубокой заморозки. Предназначена для испытаний в условиях рекордно пониженной температурой охлаждения, достигающей 100 ᴼС.
- Термобарокамера. Используется для испытаний воздействия пониженной температуры, влажности и вакуума.
- Камера холода Walk-In. Предназначается для проведений исследований над габаритными и сверхтяжёлыми изделиями. Вместительный объём камеры предусматривает вход оператора через специальную дверь, откуда и пошло название серии (walk in – входить, англ.).
Данные агрегаты климатического оборудования относятся к категории обслуживаемых, то есть требующих периодического технического обслуживания. Диагностика и ремонт камер холода выполняется только сертифицированными специалистами. Самостоятельное вмешательство в его техническую составляющую не допускается.
